Rotátor Yaesu G-450C se již točí

04.01.2022 22:31 I Jirka

Yaesu G-450C Ovládací skříňka

Instalace motoru

Nejprve jsem tedy musel vyřešit jeho uchycení. Použil jsem materiál co dílna dala, takže zbytky kovových L profilů jsem přišrtouboval na dřevěné latě. To celé natřel, ať to trochu vypadá a přišrouboval na podlahu na půdě. Venku by taková instalace jistě neobstála, nicméně pod střechou je více než dostatečná. Mezi rotátor a podstavec jsem vložil improvizovaný silentblok ze staré duše na kolo. Předchozí Hirschamnn byl totiž dost hlučný a prkna na půdě rezonovala. 450ka je ale velmi tichá a ani o ni nevím. Aby to celé mělo nějakou štábní kulturu, osadil jsem rovněž anténní ložisko Yaesu GS-050. Pro něj jsem vyrobil z plechových profilů držák, který jsem uchytil na krov. Předtím jsem používal náhradu ložiska v pododobě trubky v trubce, což by asi i nadále bylo dostatečné řešení, nicméně ložisko jsem měl a nebyl důvod jej nepoužít. Jako stožár je nadále použita část sklolaminátového heavy duty teleskopického stožáru, který prochází anténní taškou. Do budoucna bude tento stožár vyměněn za jinou sklolaminátovou trubku v celku, případně za hliníkovou trubku. Dalším bodem je totiž instalace anténního dvojčete. Nyní je stále umístěna jen jedna DAB anténa Vaten 10p, vč. nízkošumového zesilovače od Terozu. Jak toto napojit na hromosvodovou soustavu ale nevím. A to je také důvod proč je to nyní na sklolaminátové trubce a antény jsou odpojitelné. Možná někdo poradí....

Konektory

Součástí balení rotátoru byly rovněž oba konektory. Jejich instalace byla zcela bezproblémová. Konektor na motor se pájí, pájecí plochy jsou ale velké a lze to bez problémů provádět běžnou trafopájkou. Konektor je vodotěsný vč. gumového pouzdra. Konektor k ovládací skříňce pak je krimpovací, ale bez problémů to lze provést kleštičkami.

Zaměření

Nastavení rotátoru na přesný směr může být oříšek. Je škoda jej nastavit nepřesně, takže jsem si na tom dal záležet. První instalace byla jen od oka. Pak se mi už anténu nechtělo sundávat a zaměřovat s buzolou, proto jsem zvolil jinou metodu. Na mapy.cz jsem odečetl orientaci hřebene domu, která je 320°. Na anténní skříňce jsem tedy z 0° pootočil rotátor na 320°. Následně jsem zorientoval anténu manuálně rovnoběžně se hřebenem domu. Tato metoda mi přišla pohodlnější než zaměřování s buzolou, ale uvidíme, až zase budu mít cestu na střechu, tak to překontroluji. Směry ale sedí nyní poměrně přesně na dané DAB vysílače. Postup orientace antén je také uveden v manuálu, dají se tam nastavit ještě jinak koncové body atd. Ale zatím si vystačím s tím jak to mám. Tedy točím od 0 do 360 + 90° přesah.

Můj arzenál rotátorů tedy nyní čítá:

Syro AR500 - Točí Körner 15.11 (do budoucna bude točit V dvojče Körner 9.2)

Yaesu GS450 - Točí DAB 10p (do budoucna dvojče 2x10p a následně 2x14p, vše již mám jen ne ten čas)

Yaesu 1000DXC - aktuálně nenasazen, bude točit Körner 15.11 + něco dalšího na stožáru

Hirschmann Ro - 280 - aktuálně nenasazen, ale něco se najde, např. smyčka na SV, uvidíme...

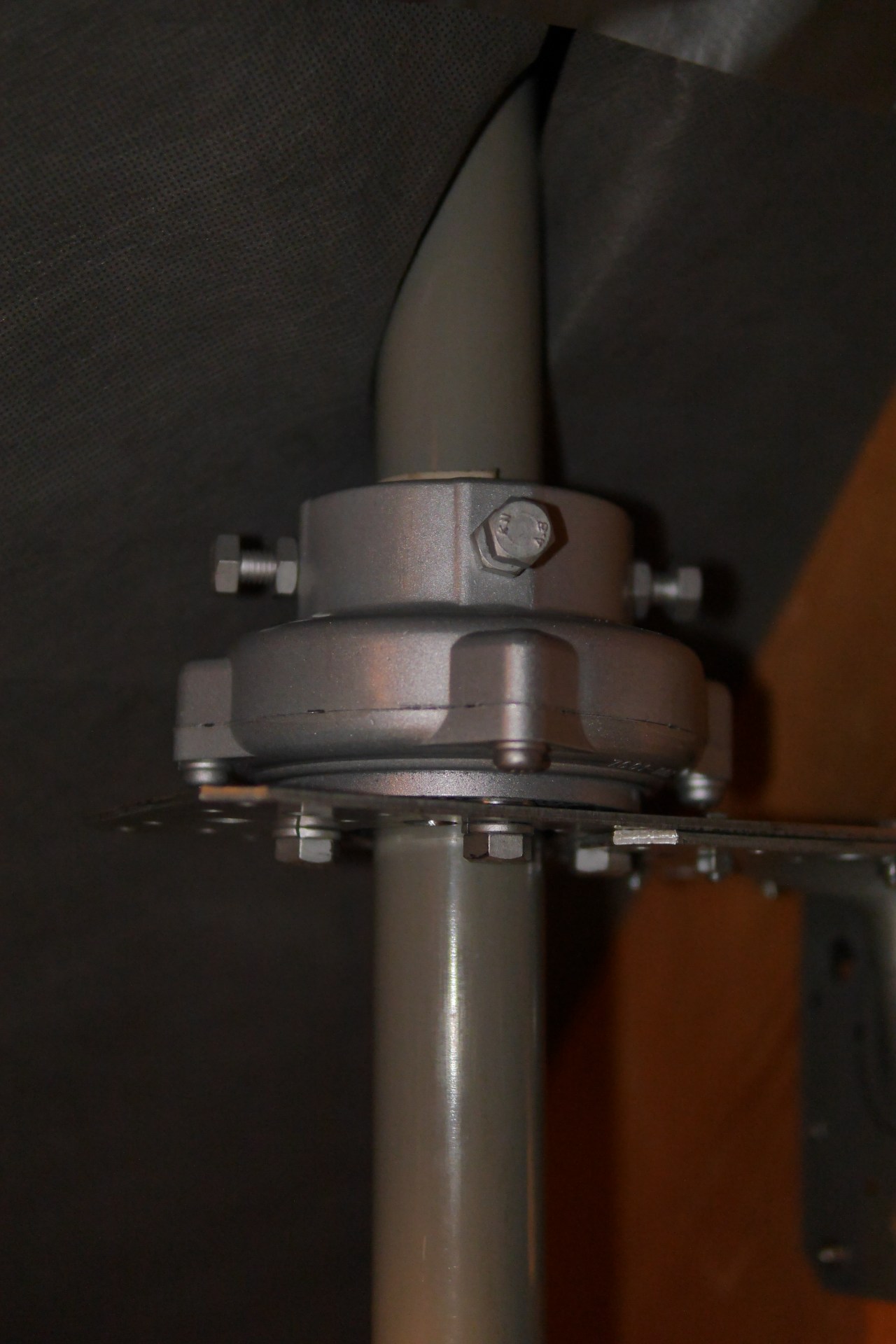

ložisko Yaesu GS-050

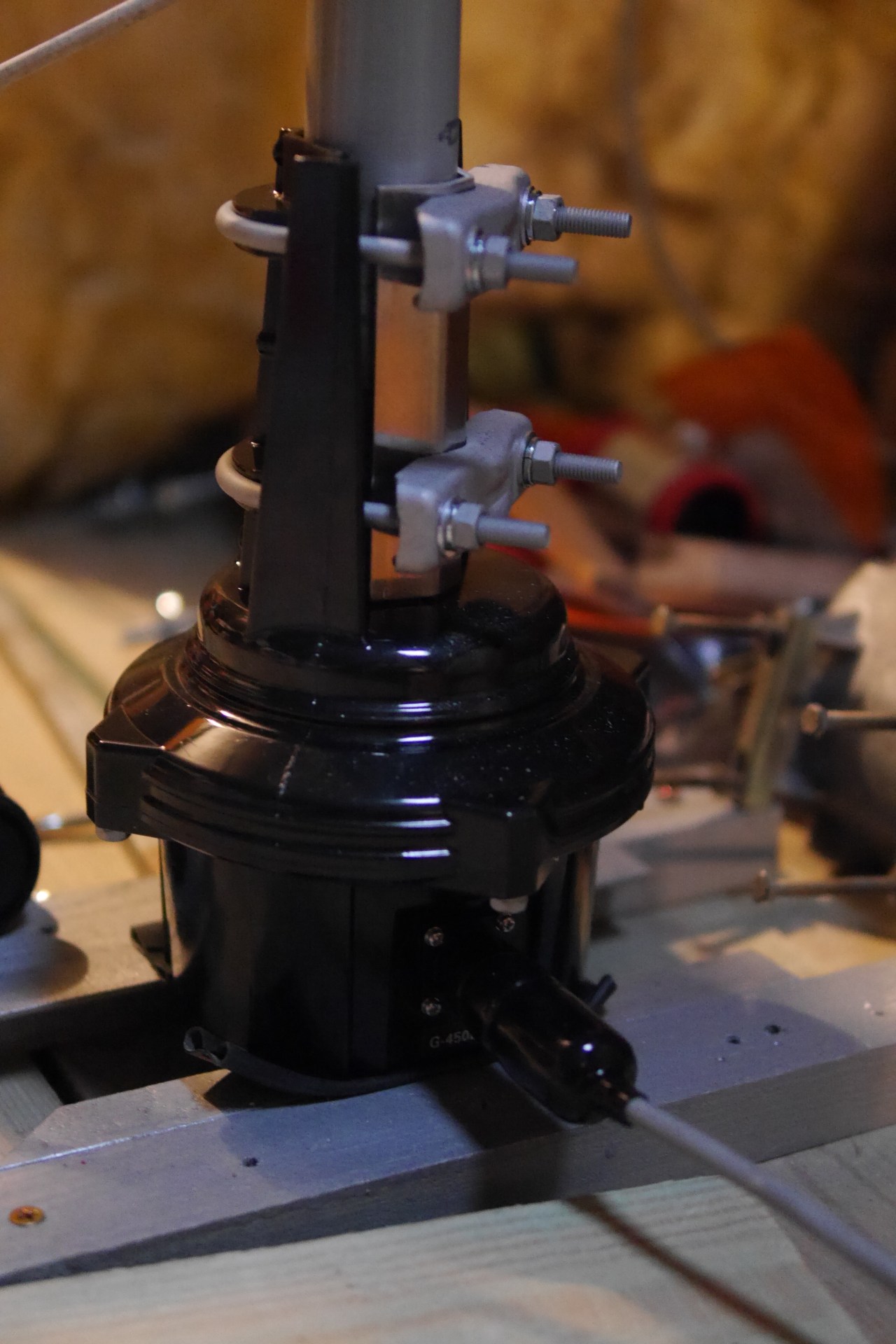

Yaesu G-450C Motor

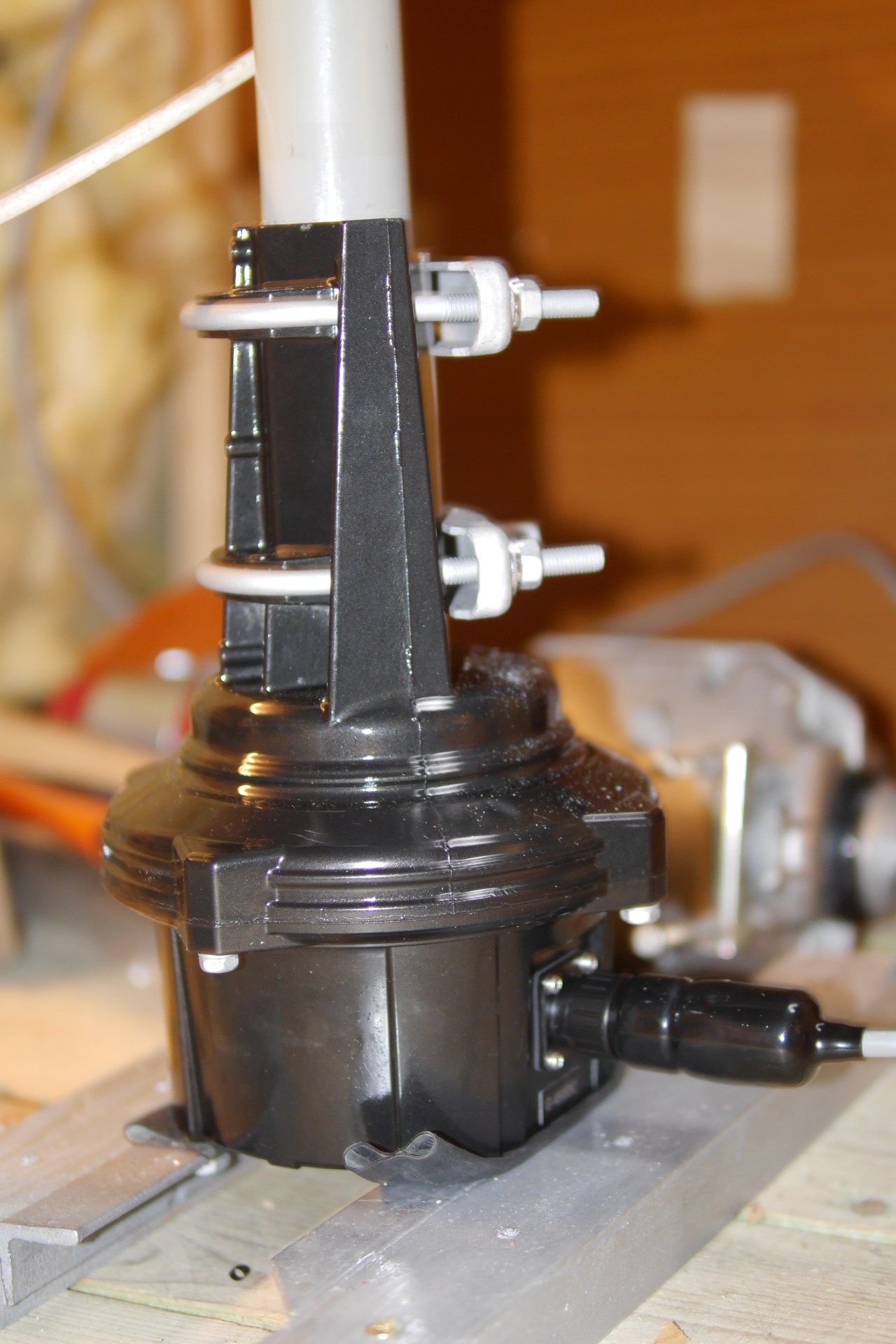

Yaesu G-450C Motor

Yaesu G-450C Ovládací skříňka

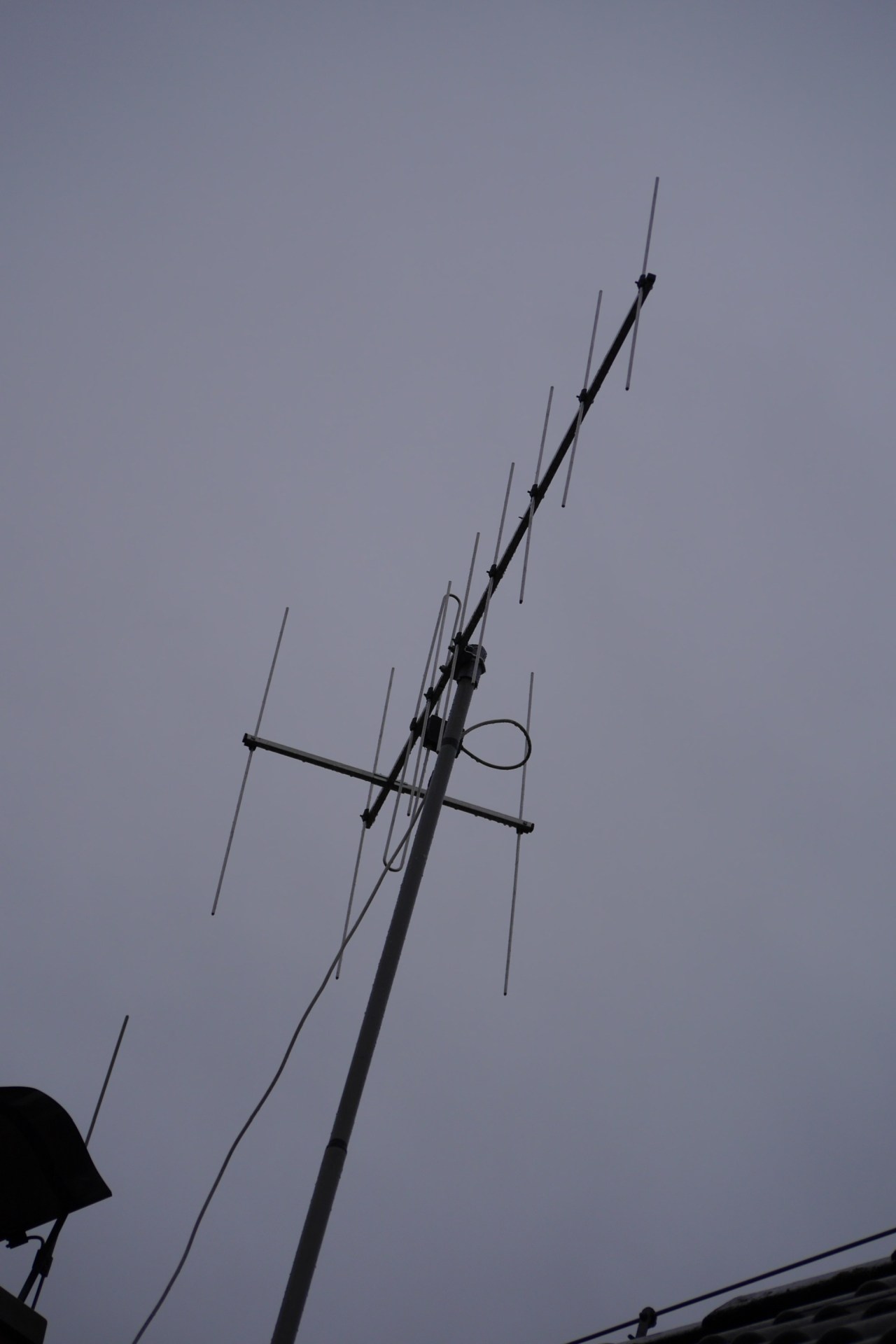

Vaten 10p DAB
